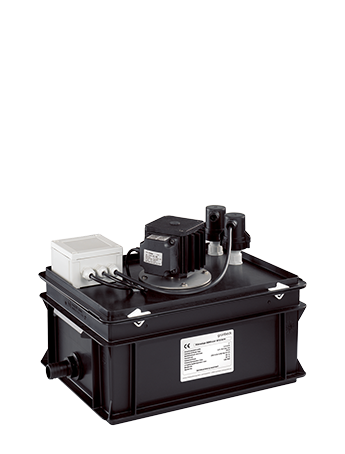

Impianto di sollevamento delle acque reflue AH-300
Accessori per la neutralizzazione della condensa
Il dispositivo dispone di un collettore di raccolta con raccordo di mandata per un tubo flessibile da DN 20 e DN 25. La dotazione include, inoltre, una pompa a controllo del livello con succhieruola, oltre a una valvola di non ritorno e a un tubo flessibile di deflusso DN 12 da 6 m. L'avviso di troppopieno è incluso: un interruttore di livello con contatto di commutazione a potenziale libero segnala eventuali guasti. L'impianto per il sollevamento delle acque di scarico AH-300 è progettato per il funzionamento a regime continuo.
La condensa fluisce nel recipiente di raccolta dell'impianto di sollevamento dell'acqua di reflue e viene convogliata alla rete fognaria dalla pompa di mandata controllata in funzione del livello. La pompa di mandata si accende con un livello di circa 80 mm e si spegne con un livello di circa 55 mm. L’aspirazione integrata protegge la pompa dalla sporco grossolano. La valvola di non ritorno impedisce il riflusso del fluido nel recipiente di raccolta quando la pompa è spenta.
Un secondo interruttore, avviso di troppopieno, con contatto di commutazione a potenziale zero può essere utilizzato per segnalare guasti esterni o per spegnere il generatore di calore. L'interruttore avviso di troppopieno si attiva con un livello di circa 120 mm e si spegne con un livello di circa 95 mm. L'unità di allarme ritardato opzionale (cfr. accessori) da collegare all'interruttore avviso di troppopieno consente di spegnere il generatore di calore parallelamente alla segnalazione di guasto o con un certo ritardo.
