Protezione affidabile del sistema

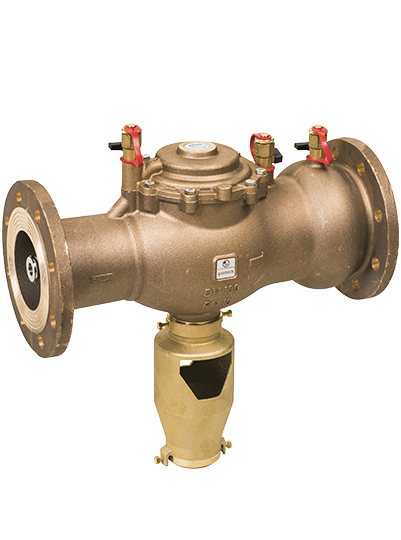

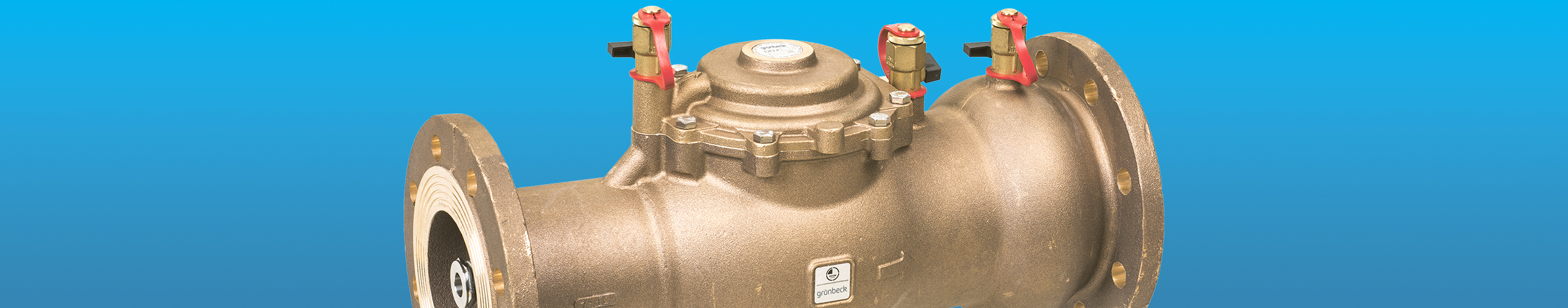

I GENO-DK-Maxi (diametro nominale di allacciamento da DN 150 a DN 250) sono disconnettori di tipo costruttivo BA di cui alla norma DIN EN 12729. Quando si collegano speciali punti di prelievo e apparecchiature all'alimentazione dell'acqua potabile, questi disconnettori assicurano la qualità dell'acqua a norma DIN EN 1717 fino alla classe di pericolo 4. Il disconnettore Euro impedisce il riflusso, la pressione di ritorno e il risucchio di acqua potabile alterata dentro l'impianto dell'acqua potabile.

I disconnettori GENO-DK-Maxi sostituiscono i disconnettori EA 1 e EA 2 e sono in ghisa sferoidale rivestita. Sono indicati raccordi e valvole di sicurezza per temperature di esercizio fino a 60 °C a PN 10 bar. Funzionano in base a un principio a 3 camere, rispettivamente area di pressione preliminare, intermedia e finale. I disconnettori sono dotati di un attacco a flangia (DIN EN 1092-1) per il montaggio orizzontale, due valvole di non ritorno e un attacco per raccoglitore di gocce e tre bocchettoni di prova.

• Diametri nominale di allacciamento da DN 150 a DN 250
• Portata nominale fino a 235 m³/h
• Pressione nominale PN 10 bar
• Raccordi di prova
• Flange di collegamento a norma DIN ISO 2533
• Certificazione DVGW/SVGW (fino a DN 100)

Attenersi alle norme di installazione locali, alle direttive generali e ai dati tecnici del disconnettore Euro. Il luogo di installazione deve consentire l'accesso per interventi di manutenzione, essere protetto da inondazioni e gelo e assicurare la protezione da prodotti chimici, coloranti, solventi e vapori. In conformità alle norme DIN 1988 e DIN EN 1717, il disconnettore deve essere protetto dalle contaminazioni con apposite valvole, ad esempio un microfiltro. Se sussiste il pericolo di distacco dei sedimenti dalle tubazioni, il microfiltro deve essere installato immediatamente a monte del disconnettore.

• disconnettore Euro pronto per il montaggio e l'uso in confezione con istruzioni per l'uso, senza controflangia e guarnizioni di tenuta.

Per ulteriori informazioni sui requisiti preliminari per l'installazione e dettagli tecnici, consultare la scheda tecnica del prodotto, scaricabile dal nostro sito.
