Protezione affidabile del sistema

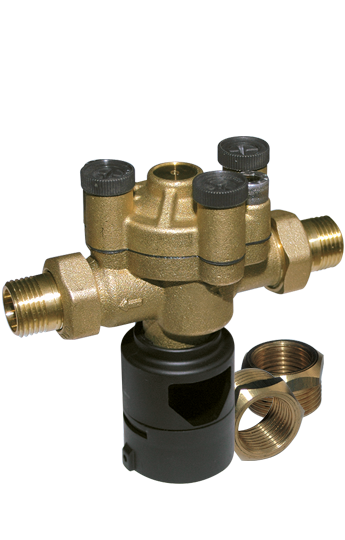

I GENO-DK 2-Mini (diametro nominale di allacciamento DN 15) sono disconnettori di tipo costruttivo BA di cui alla norma DIN EN 12729. In conformità alla norma DIN EN 1717, i gruppi valvola di sicurezza sono in grado di proteggere impianti e sistemi che potrebbero costituire un pericolo per l'acqua potabile fino alla classe di pericolo 4 e sostituiscono i disconnettori EA 1 e EA 2.

I GENO-DK 2-Mini sono in ottone e sono indicati per temperature di esercizio fino a 65 °C con PN 10 bar. Funzionano in base a un principio a 3 camere, rispettivamente area di pressione preliminare, intermedia e finale. Durante lo scarico l'area di pressione intermedia viene depressurizzata e lasciata fuoriuscire nell'atmosfera. I disconnettori sono dotati, tra le altre cose, di bocchettoni per l'entrata e l'uscita dell'acqua, collegamenti a vite per contatore dell'acqua, valvole di non ritorno e punti di connessione per manometri di prova.

• Diametro nominale di allacciamento 1/2" e 3/4"
• Portata nominale 1,4 m³/h
• Pressione nominale PN 10 bar
• Raccordi di prova
• Montaggio orizzontale
• Certificazione DVGW/SVGW

Il disconnettore Euro è suddiviso in tre zone di pressione.

• Zona della pressione a monte: l'area a monte della valvola di non ritorno lato ingresso
• Zona della pressione intermedia: l'area tra le valvole di non ritorno
• Zona della pressione a valle: l'area a valle della valvola di non ritorno lato uscita

La centralina chiude (posizione di mandata) o apre (posizione di di disconnessione) la valvola dello scarico a seconda delle condizioni di pressione nella zona della pressione a monte e nella zona della pressione intermedia. Ciò impedisce il riflusso, la pressione di ritorno e il risucchio. Inoltre, ciò è garantito anche dalla valvola di non ritorno lato uscita. Per il funzionamento del disconnettore Euro non è richiesta un'alimentazione di energia, ad esempio un collegamento elettrico o un raccordo dell'aria compressa. I valori di risposta del controller sono fermamente definiti e corrispondono alle normative applicabili. Su ciascuna zona di pressione è disponibile un attacco di prova da 1/8" per il controllo delle aree di pressione. Materiale in dotazione, disconnettore Euro con filtro per particelle grosse da 500 μm integrato, pronto per il montaggio e per l'uso, con raccordi filettati di collegamento, guarnizioni piatte e istruzioni per l'uso, imballato in scatola di cartone.
